OMZK-D Позиционеры для вакуума

Описание
Модели
Преимущества
Документация

Увеличить

Позиционеры серии OMZK-D разработаны специально для работы в экстремальных условиях: высокий вакуум, низкие и высокие температуры и сильное излучение. Корпус позиционеров выполнен из нержавеющей стали, обеспечивающей высокую механическую прочность и устойчивость к внешним воздействиям. Позиционеры оснащены шаговыми двигателями, позволяющими работать при температуре от -40°C до +85°C и при степени вакуума до 10^-5 Па. Благодаря прецизионной шарико-винтовой передаче и линейным направляющим, эти позиционеры обеспечивают высокую точность и повторяемость позиционирования. Позиционеры OMZK-D широко используются в биомедицине, полупроводниковой промышленности, вакуумном оборудовании и автоматизированных системах. Изготовление позиционеров с другими характеристиками (температурным диапазоном и величиной перемещения) возможно по индивидуальному заказу.

Модельный ряд

Фото

Модель

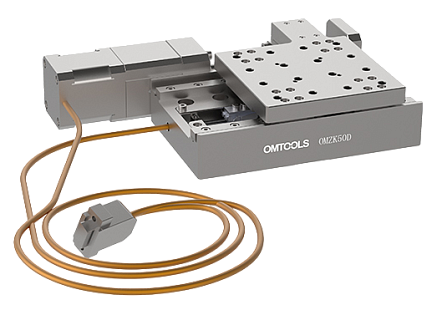

OMZK50D

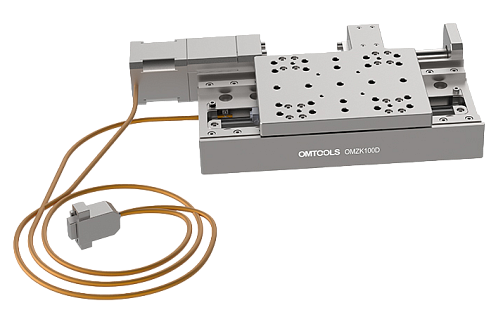

OMZK100D

Размеры платформы, мм

100 x 99,5

132 x 99,5

Перемещение, мм

100

Разрешение полного шага, мкм

Максимальная скорость, мм/с

Максимальная нагрузка, кг

Стоимость с НДС^*

285100 руб.

311828 руб.

OMZK50D

285100 руб.
OMZK100D

311828 руб.

Основные параметры серии OMZK-D

Материал	Нержавеющая сталь SUS304	Тип двигателя	42-шаговый двигатель, 1,8°
Механизм	Прецизионная шарико-винтовая передача, шаг 2 мм	Тип направляющей	Линейная скользящая направляющая
Высота, мм	45	Разрешение, мкм	10
Максимальная скорость при нормальных условиях, мм/с	10	Максимальная скорость в вакууме, мм/с	5
Параллельность движения, мкм	≤25	Точность повторного позиционирования, мкм	±10
Люфт, мкм	≤5	Крутящий момент двигателя, Н∙м	0,32
Рабочий ток, А	4,2	Тип разъема	DB9 (или другой по запросу)
Датчик крайнего положения	Механический	Напряжение питания датчика, В	24 ± 10%
Горизонтальная нагрузка, кг	12	Вертикальная нагрузка, кг	8
Рабочая температура, °C	-40°C - +85°C (или другие по запросу)	Максимально допустимая степень вакуума, Па	10^-5
Управление выводом	Режим выхода: нормально разомкнутый выход; Источник питания нагрузки: пассивный контакт	Логика вывода	Датчик крайнего положения: при достижении лимита выходной сигнал отключается и подача тока прекращается

Ключевые преимущества серии

Прочный корпус из нержавеющей стали обеспечивает устойчивость к внешним воздействиям.
Возможность работы в условиях экстремальных температур и при высоком вакууме.
Прецизионная шарико-винтовая передача с высокой точностью и повторяемостью позиционирования.

Два встроенных датчика крайнего положения.
Стандартные монтажные отверстия для установки оборудования и создания многоосевых систем позиционирования.

Документация

OMZK-D - позиционеры для вакуума

615.53 Kb, PDF

Стоимость указана:

С учетом НДС.
Без учета доставки от Поставщика к Заказчику.
Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.
Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
