PBB Поляризационные светоделительные кубы

  • Поляризационный светоделительный куб
  • Поляризационный светоделительный куб
Увеличить
  • Поляризационный светоделительный куб
  • Поляризационный светоделительный куб

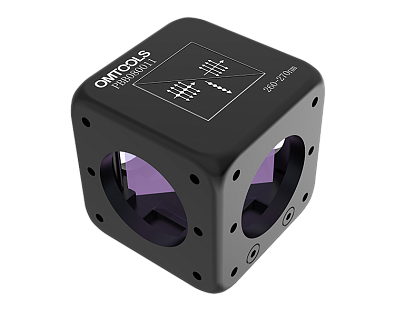

Поляризационные светоделительные кубы серии PBB состоят из двух прямоугольных призм, изготовленных из кварцевого стекла, и предназначены для разделения неполяризованного света высокой мощности на два линейно поляризованных пучка. Грань призмы покрыта диэлектрической светоделительной пленкой (PBS), которая может отражать s-поляризованный и пропускать p-поляризованный свет. Серия включает модели трех стандартных размеров: с длиной стороны 12,7, 20 и 25,4 мм, с рабочими длинами волн от 260 до 1064 нм. Другие размеры и длины волны доступны под заказ.

Поляризационные светоделительные кубы с длиной стороны 25,4 мм могут быть установлены в держатель, совместимый с 30 мм каркасными системами. По всему периметру держателя расположены резьбовые отверстия M3, а на боковых гранях— отверстия с резьбой SM1.

Модельный ряд
Длина стороны куба, мм:
Выберите вариант
Рабочая длина волны, нм:
Выберите вариант
Отменить все фильтры
Фото
Модель
PBB040001
PBB040002
PBB040003
PBB040004
PBB060002
PBB060003
PBB060004
PBB080001
PBB080002
PBB080003
PBB080004
PBB080011
PBB080012
PBB080013
PBB080014
Длина стороны куба, мм
12,7
12,7
12,7
12,7
20
20
20
25,4
25,4
25,4
25,4
25,4
25,4
25,4
25,4
Рабочая длина волны, нм
260 -270
351 - 355
515 - 532
1028 - 1064
351 - 355
515 - 532
1028 - 1064
260 -270
351 - 355
515 - 532
1028 - 1064
260 -270
351 - 355
515 - 532
1028 - 1064
Стоимость с НДС*
50532 руб.
50532 руб.
50532 руб.
50532 руб.
58066 руб.
58066 руб.
58066 руб.
56596 руб.
56596 руб.
56596 руб.
56596 руб.
70929 руб.
70929 руб.
70929 руб.
70929 руб.

  • PBB040001
    50532 руб.

  • PBB040002
    50532 руб.

  • PBB040003
    50532 руб.

  • PBB040004
    50532 руб.

  • PBB060002
    58066 руб.

  • PBB060003
    58066 руб.

  • PBB060004
    58066 руб.

  • PBB080001
    56596 руб.

  • PBB080002
    56596 руб.

  • PBB080003
    56596 руб.

  • PBB080004
    56596 руб.

  • PBB080011
    70929 руб.

  • PBB080012
    70929 руб.

  • PBB080013
    70929 руб.

  • PBB080014
    70929 руб.
Основные параметры серии PBB
Материал Кварцевое стекло Диапазон длин волн, нм 266 – 1064
Качество обработки поверхности 40/20 Коэффициент экстинкции > 1000:1
Световая апертура, % > 90 Разность переданного волнового фронта (@633 нм) λ/4
Пропускание, % TP > 95, TS < 0,1 Отражение, % RS > 99,9, RP < 5
Отклонение луча, ' < 3 Плоскостность λ/8 @633нм
Допуск на размеры, мм ±0,2 Порог повреждения > 5 Дж/см2, 20 нс, 20 Гц @1064 нм
Ключевые преимущества серии

  • Рабочие длины волн от 260 до 1064 нм.

  • Высокий коэффициент экстинкции Tp:Ts > 1000:1.

  • Предназначены для разделения s- и p-поляризованных световых волн.

  • Высокий порог повреждения.

  • Доступны конфигурации в держателе, совместимые с 30 мм каркасными системами.


Документация
PBB - поляризационные светоделительные кубы
495.92 Kb, PDF
Стоимость указана:

  • С учетом НДС.

  • Без учета доставки от Поставщика к Заказчику.

  • Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.

  • Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
